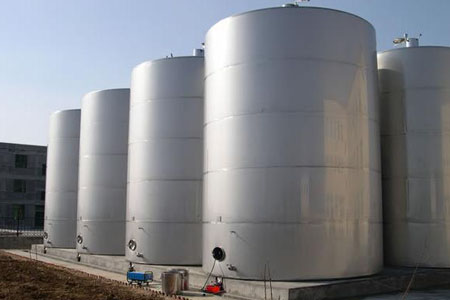

儲罐是儲存各種液體或氣體原料及成品的設備，對許多企業來講沒有儲罐就無法正常生產，很多物資儲備均離不開各種容量和類型的儲罐，給大家介紹一些常見儲罐的結構。
　　一、拱頂儲罐
　　拱頂儲罐是指罐頂為球冠狀、罐體為圓柱形的一種鋼制容器。拱頂儲罐制造簡單、造價低廉，所以在國內外許多行業應用廣泛，常用的容積為1000-10000m3，國內拱頂儲罐的容積已經達到30000m3。
　　1、罐底

　　由鋼板拼裝而成，罐底中部的鋼板為中幅板，周邊的鋼板為邊緣板。邊緣板可采用條形板，也可采用弓形板。一般情況下，儲罐內徑< 16.5m 時，宜采用條形邊緣板，儲罐內徑≥ 16.5m 時，宜采用弓形邊緣板。

　　2、罐壁
　　由多圈鋼板組對焊接而成，分為套筒式和直線式。套筒式罐壁板環向焊縫采用搭接，縱向焊縫為對接。拱頂儲罐多采用該形式，其優點是便于各圈壁板組對，采用倒裝法施工比較安全；直線式罐壁板環向焊縫為對接。優點是罐壁整體自上而下直徑相同，特別適用于內浮頂儲罐，但組對安裝要求較高、難度亦較大。
　　3、罐頂
　　有多塊扇形板組對焊接而成球冠狀，罐頂內側采用扁鋼制成加強筋，各個扇形板之間采用搭接焊縫，整個罐頂與罐壁板上部的角鋼圈（或稱鎖口）焊接成一體。
　　二、浮頂儲罐
　　浮頂儲罐是由漂浮在介質表面上的浮頂和立式圓柱形罐壁所構成。浮頂隨罐內介質儲量的增加或減少而升降，浮頂外緣與罐壁之間有環形密封裝置，罐內介質始終被內浮頂直接覆蓋，減少介質揮發。
　　1、罐底
　　浮頂罐的容積一般都比較大，其底板均采用弓形邊緣板。
　　2、罐壁
　　采用直線式罐壁，對接焊縫宜打磨光滑，保證內表面平整。浮頂儲罐上部為敞口，為增加壁板剛度，應根據所在地區的風載大小，罐壁頂部需設置抗風圈梁和加強圈。
　　3、浮頂
　　浮頂分為單盤式浮頂、雙盤式浮頂和浮子式浮頂?shù)刃问健?br /> 　　4、單盤式浮頂
　　由若干個獨立艙室組成環形浮船，其環形內側為單盤頂板。單盤頂板底部設有多道環形鋼圈加固。其優點是造價低、好維修。
　　5、雙盤式浮頂
　　由上盤板、下盤板和船艙邊緣板所組成，由徑向隔板和環向隔板隔成若干獨立的環形艙。其優點是浮力大、排水效果好。
　　三、內浮頂儲罐
　　內浮頂儲罐是在拱頂儲罐內部增設浮頂而成，罐內增設浮頂可減少介質的揮發損耗，外部的拱頂又可以防止雨水、積雪及灰塵等進入罐內，保證罐內介質清潔。這種儲罐主要用于儲存輕質油，例如汽油、航空煤油等。內浮頂儲罐采用直線式罐壁，壁板對接焊制，拱頂按拱頂儲罐的要求制作。目前國內的內浮頂有兩種結構：一種是與浮頂儲罐相同的鋼制浮頂；另一種是拼裝成型的鋁合金浮頂。
　　四、臥式儲罐
　　臥式儲罐的容積一般都小于 100 m3，通常用于生產環節或加油站。臥式儲罐環向焊縫采用搭接，縱向焊縫采用對接。圈板交互排列，取單數，使端蓋直徑相同。臥式儲罐的端蓋分為平端蓋和碟形端蓋，平端蓋臥式儲罐可承受40kPa內壓，碟形端蓋臥式儲罐可承受0.2Mpa內壓。地下臥式儲罐需要設置加強環，加強環用角鋼煨制而成。
　　以上就是關于常見儲罐的結構介紹，作為一家售賣不銹鋼儲油罐，食品儲酒罐，食品儲牛奶罐，大型壓力儲水罐，不銹鋼非標，壓力容器，硅磷晶軟化水罐  的等的廠家，我公司致力以好的產品質量來贏得客戶、占市場。竭誠歡迎用戶單位光臨惠顧。感興趣的話可以隨時撥打電話聯系我們。
